에어컨 배수 팬: 완전한 HVAC 구매자 가이드

정말 에어컨 배수 팬 실제로는

안 에어컨 배수 팬 냉각 주기 동안 증발기 코일에 형성되는 응축수를 모아 배수관으로 보내 덕트, 단열재 및 주변 구조 재료에 습기가 들어가지 않도록 합니다. 적절하게 장착된 팬이 없으면 응축수는 단순히 코일에서 흘러나와 공조기 캐비닛 내부에 고이게 되거나 장치 아래 공간으로 떨어지게 됩니다.

대부분의 주거용 및 경상업 시스템은 함께 작동하는 두 개의 팬을 사용합니다. 하나는 증발기 코일 바로 아래에 장착된 1차 팬이고 다른 하나는 백업 집수정으로 전체 공기 처리기 아래에 설치된 2차 팬입니다. 이 이중 레이아웃은 기본 배수 라인이 제한될 경우 2차 방어선을 제공하므로 다락방 및 벽장 설치 전반에 걸쳐 표준 관행입니다.

구성 요소가 다음과 같이 설명되어 있는지 여부 HVAC 배수 팬 , 응축수 팬 또는 에어컨 배수 팬 , 이 기능은 브랜드와 시스템 크기에 관계없이 동일하게 유지됩니다. 응축수를 관리하여 시스템이 제어되지 않는 경로가 아닌 제어된 경로에 있도록 합니다.

AC 드레인 팬이 시스템 내부에서 작동하는 방식

따뜻한 실내 공기가 차가운 증발기 코일을 통과할 때 차가운 유리에 물이 형성되는 것과 유사하게 공기 중의 수분이 코일 표면에 응결됩니다. 그 물은 아래로 떨어지고 코일 바로 아래에 위치한 팬에 떨어집니다. 팬은 한쪽 모서리나 가장자리를 향해 약간 경사지게 제조되며, 배수구는 일반적으로 바닥 배수구, 응축수 펌프 또는 외부 배출 지점으로 물을 장치에서 멀리 운반하는 PVC 또는 구리 배수 라인에 연결됩니다.

기본 및 보조 드레인 팬 역할

1차 팬은 코일에 가장 가까이 위치하며 정상적인 작동 조건에서 응축수를 처리합니다. 비상 또는 보조 팬이라고도 하는 보조 팬은 전체 공기 처리기 설치 공간 아래에 위치하며 기본 팬이 넘치거나 주 배수 라인이 막힐 경우에만 물을 수집합니다. 많은 보조 팬에는 물이 감지되면 자동으로 시스템을 종료하는 플로트 스위치가 포함되어 있어 누군가가 문제를 인지하기 전에 축적될 수 있는 물의 양을 제한합니다.

경사와 배출구 위치가 중요한 이유

경사가 불충분한 팬은 물이 배수되기보다는 고이게 되어 시간이 지남에 따라 물 고임, 침전물 축적 및 미생물 성장 가능성이 높아집니다. 이는 제조업체가 팬을 단순한 평면 트레이로 취급하기보다는 배출구 배치 및 팬 형상에 세심한 주의를 기울이는 이유 중 하나입니다.

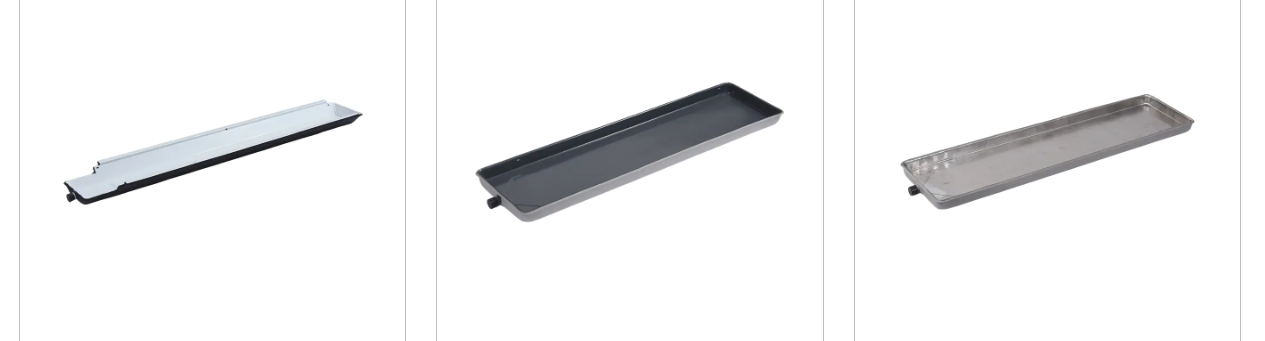

배수 팬 재질 옵션: 스테인레스 스틸, 아연 도금 강철 및 알루미늄

재료 선택은 수년간 지속적으로 사용하면서 팬이 습기 노출을 견디는 방식에 영향을 미칩니다. HVAC 응축수 팬에 가장 일반적으로 지정되는 세 가지 재료는 스테인레스 스틸, 아연 도금 강철 및 알루미늄이며, 각각 내식성, 무게 및 구조적 강성의 균형이 다릅니다.

일반적인 응축수 팬 재료 전반에 걸친 일반적인 내식성 비교, 상대적인 규모.

스테인레스 스틸 HVAC 배수 팬

A 스테인레스 스틸 HVAC 배수 팬 합금은 오랜 사용 기간 동안 표면 녹에 잘 견디기 때문에 일반적으로 습도가 높거나 해안 공기에 노출되는 환경에 선택됩니다. 스테인리스 팬은 코팅된 강철에 비해 매끄러운 표면이 미네랄 스케일 축적을 방지하므로 깨끗하게 유지하기가 더 쉽습니다.

아연 도금 강철 배수 팬

A 아연 도금 강철 배수 팬 강철 베이스 위에 아연 코팅을 사용하여 원강과 스테인리스 사이의 비용 효율적인 중간 지점을 제공합니다. 아연 도금 팬은 극심한 습도나 염분 노출이 주요 관심사가 아닌 표준 주거용 설치 시설에 널리 사용됩니다.

알루미늄 AC 배수 팬

안 알루미늄 AC 배수 팬 부식에 효과적으로 저항하는 경량 옵션을 제공하므로 좁은 다락방이나 천장 공간에 설치하는 동안 취급이 단순화됩니다. 알루미늄은 자연 산화물 층을 형성하여 설치 후 추가 부식으로부터 표면을 보호합니다.

금속 HVAC 배수 팬 구성에 대한 일반 재료 비교
소재	상대 가중치	일반적인 사용 사례
스테인레스 스틸	보통	높음 humidity or coastal climates
아연도금강판	보통	표준 주거 시스템
알루미늄	빛	다락방 또는 좁은 공간에 설치

스테인레스 스틸과 아연 도금 강철 배수 팬 비교

이 두 가지 재료는 HVAC 응축수 팬 프로젝트에서 가장 자주 지정되므로 여러 실제 기준을 나란히 비교하면 각 옵션이 가장 잘 수행되는 위치를 명확히 하는 데 도움이 됩니다.

편집 비교, 파란색 영역은 스테인레스 스틸을 나타내고 주황색 영역은 아연 도금 강철을 나타냅니다. 10점 척도입니다.

스테인리스강은 내식성과 장기 내구성 측면에서 더 높은 점수를 받는 경향이 있는 반면, 아연도금강판은 최대 내식성보다 예산 효율성과 직접적인 가용성이 더 중요한 표준 설치에 대한 실용적인 선택으로 남아 있습니다.

AC 드레인 팬 오버플로의 일반적인 원인

팬이 계속 채워지거나 넘치면 일반적으로 팬 자체의 결함이 아니라 시스템의 다른 곳에서 막히거나 공기 흐름 문제가 발생한 증상입니다. 가장 빈번한 원인을 이해하면 주택 소유자와 기술자가 문제를 더 빨리 진단하는 데 도움이 됩니다.

보고된 배수 팬 넘침 원인의 빈도 순위를 10점 척도로 예시합니다.

응축수 배수 라인을 제한하는 조류, 먼지 또는 잔해물
팬이 배수할 수 있는 것보다 더 빨리 녹는 냉동 또는 얼음 증발기 코일
배출구 방향으로 적절한 경사가 없이 설치된 팬
노화 팬의 물리적 균열 또는 부식 구멍
하나에 의존하는 시스템의 오작동 응축수 펌프

AC 장치 내부에 배수 팬이 위치하는 위치

배치는 시스템 구성에 따라 다릅니다. 분할 시스템에서 기본 팬은 일반적으로 벽장, 지하실 또는 다락방에 위치한 공기 처리기 캐비닛 내부의 실내 증발기 코일 아래에 위치합니다. 보조 팬은 일반적으로 장치가 생활 공간 위에 설치된 경우 전체 공조기 아래에 위치합니다. 해당 위치의 누출로 인해 천장이나 벽이 손상될 위험이 더 높기 때문입니다.

공조기 캐비닛 내 일반적인 1차 및 2차 배수 팬 배치를 단순화한 등각 투영 뷰입니다.

패키지 옥상 장치에서 응축수 팬은 장치 하우징의 코일 섹션 바로 아래에 내장되어 있으며 배수 라인은 지붕 연석이나 캐비닛 베이스를 통해 외부 배출 지점으로 연결됩니다.

배수 팬 크기 및 치수

팬 치수는 증발기 코일 또는 공조기 캐비닛의 설치 공간과 일치하므로 크기는 일반적으로 독립적으로 선택하기보다는 장비 제조업체에서 지정합니다. 깊이는 길이와 너비만큼 중요합니다. 왜냐하면 얕은 팬은 배수관이 일시적으로 제한될 경우 보유 용량이 적기 때문입니다.

일반 주거용 및 경상업용 응축수 팬에 대한 일반 크기 기준
팬 유형	일반적인 깊이	공통설정
1차 팬	1~2인치	증발기 코일 아래
보조 팬	2~3인치	풀 에어 핸들러 아래
옥상 유닛 팬	모델에 따라 다름	캐비닛 베이스에 통합됨

사용자 정의 깊이 및 설치 공간 옵션은 원래 장비 팬을 더 이상 사용할 수 없거나 비표준 캐비닛 크기에 맞춤형 맞춤이 필요한 교체 프로젝트에서 일반적입니다.

HVAC 응축수 팬의 유지 관리 일정

정기적인 청소는 배수관이 운반할 수 있는 것보다 더 빨리 침전물과 생물학적 축적물이 축적될 가능성을 줄여줍니다. 아래의 선형 차트는 유지 관리 일정을 위한 계획 참조로 사용되는 마지막 청소 이후 시간과 배수 제한 가능성 사이의 일반적인 관계를 반영합니다.

마지막 청소 이후 개월 수를 기준으로 오버플로 위험 추세에 대한 일반 계획 참조입니다.

AC 배수 팬을 청소하는 방법

팬 영역에 접근하기 전에 공기 처리기의 전원을 끄십시오.
팬 표면에 고인 물과 눈에 보이는 잔해물을 제거하십시오.
응축수 라인에 권장되는 혼합물로 배수 라인을 세척하여 축적물을 제거합니다.
팬에 균열, 녹 얼룩 또는 코팅 마모가 있는지 검사하십시오.
플로트 스위치가 있는 경우 자유롭게 움직이고 올바르게 재설정되는지 확인합니다.
전원을 복원하고 응축수가 예상대로 콘센트쪽으로 흐르는지 확인하십시오.

소싱 HVAC 배수 팬 제조업체

응축기와 배수 팬 구성 요소는 냉동 사이클의 일부로 함께 작동합니다. 응축기는 냉매와 외부 공기 사이의 열 교환을 처리하고, 배수 팬은 냉각 과정에서 발생하는 응축수를 관리합니다. 대규모로 부품을 소싱하는 구매자는 일반적으로 일관된 스탬핑 또는 용접 품질과 비표준 크기 조정에 대한 유연성을 모두 지원할 수 있는 공급업체를 찾습니다.

Cixi Chenfeng Electric Co., Ltd.는 구리 튜브 및 알루미늄 핀으로 제작된 응축기 구성 요소 또는 R410A 및 R32와 같은 일반 냉매와 호환되는 모든 알루미늄 구조를 포함한 중앙 에어컨 액세서리와 아연 도금 강철 및 스테인레스 스틸을 사용하여 일체형 스탬핑 또는 용접을 통해 생산된 배수 팬 구성 요소에 중점을 둡니다. 배수 팬은 곰팡이 방지 코팅이나 경사 배수 채널을 통합하여 물 정체를 줄이는 데 도움이 되며 옥상 장치, 캐비닛 장치 및 배수구 위치와 경사를 조정해야 하는 기타 설치 형식에 대해 비표준 크기 조정이 지원됩니다.

에어컨 배수 팬 공장에 문의할 사항

특정 캐비닛이나 연석 크기에 맞게 팬 설치 공간과 깊이를 조정할 수 있습니까?
습한 환경이나 해안 환경에 사용할 수 있는 코팅 또는 마감 옵션은 무엇입니까?
기존 배수관 라우팅에 맞게 배수구 위치를 조정할 수 있습니까?
동일한 공급업체의 스테인리스 및 아연 도금 옵션을 모두 지원하는 생산 가능

자주 묻는 질문

에어컨 배수판이란 무엇입니까?

응축수를 모아서 배수 라인 쪽으로 유도하는 증발기 코일 또는 공조기 아래에 위치한 얕은 금속 트레이로, 주변 구조물에 습기가 들어가지 않도록 합니다.

HVAC 배수 팬의 기능

증발기 코일이 실내 공기를 식힐 때 생성된 물을 포착하여 응축수를 배수구로 보내 캐비닛 내부에 쌓이거나 아래 공간으로 떨어지지 않도록 합니다.

응축수 배수 팬이란 무엇입니까?

응축수 배수 팬은 동일한 구성 요소의 또 다른 일반적인 이름으로, 특히 작동 중 냉각 코일에 응축되는 물을 관리하는 역할을 나타냅니다.

에어컨 배수팬은 어디에 있나요?

분할 시스템에서는 공조기 캐비닛 내부의 실내 증발기 코일 아래에 위치하며, 옥상 패키지 장치에서는 코일 섹션 아래의 캐비닛 베이스에 내장됩니다.

AC 배수 팬은 어떻게 작동합니까?

응축수는 코일에서 배수 라인에 연결된 배출구쪽으로 기울어진 팬으로 떨어지며, 물이 고이는 대신 제어된 경로로 시스템 밖으로 나갈 수 있습니다.

배수 팬과 응축수 팬의 차이점은 무엇입니까

이러한 용어는 주거용 및 상업용 HVAC 문서에서 동일한 구성 요소를 설명하며 배수 팬과 응축수 팬이 같은 의미로 사용됩니다.

AC 배수 팬에 물이 가득 찬 이유는 무엇입니까?

팬이 가득 차 있다는 것은 일반적으로 제한된 배수관, 막힌 트랩 또는 물이 팬에서 빨리 빠져나가지 못하게 하는 펌프 문제를 나타냅니다.

HVAC 배수 팬이 넘치는 이유는 무엇입니까?

오버플로는 일반적으로 막힌 응축수 라인, 불충분한 팬 경사 또는 팬과 라인이 생성된 물을 처리할 수 있는 것보다 빨리 녹는 동결 코일과 관련이 있습니다.

에어컨 배수구에서 물이 새는 이유

누출은 종종 갈라지거나 부식된 팬, 느슨한 배수관 연결 또는 고인 물에 장기간 노출된 후 손상된 이음새로 인해 발생합니다.

AC 배수 팬이 계속 채워지는 이유

반복되는 축적은 일반적으로 정기적인 세척이 필요한 배수관, 정기적인 유지 관리 주소보다 빠르게 축적되는 조류 또는 잔해물 또는 더 이상 물을 효율적으로 공급하지 않는 팬 경사면을 나타냅니다.
